长度测量误差E0

自1.5 + L/350 μm起

测量范围

探头类型

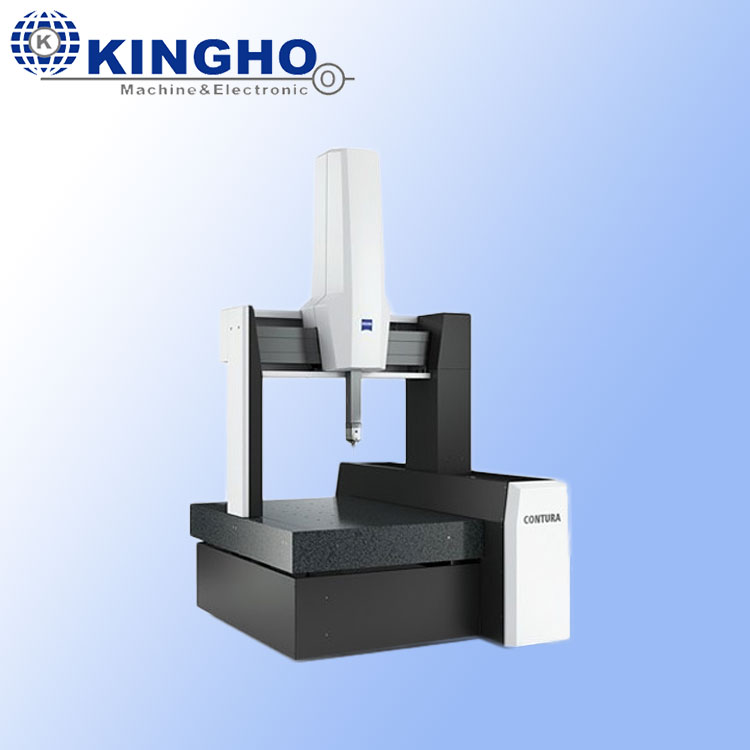

 CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。主动式探头采用蔡司navigator技术——高速测量唾手可得。

稳定的测量结果
 根据配置不同，CONTURA采用工业陶瓷或CARAT导轨，具有优异的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承，可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性，因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。

计算机辅助精度修正（CAA)
 动态形变的桥架直接影响测量精度，尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。

控制简便
 用户无需计算机，只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。

选项
 HTG（宽温度梯度）选项可保证宽温度范围内（18-26℃）一致的精度。X=700/1000mm的测量机包含有工件和测量机温度传感器
 集成式探头架可在无需校准的情况下获得高效率

 主动式测针适用于快速更换架选项
 使用蔡司AirSaver功能可节省60%压缩气体用量。

探头类型
接触式
  接触式探头适用于测量拥有垂直面且没有斜面特征的小型工件。蔡司CONTURA direkt配备蔡司VAST XXT扫描探头，为单向生产中的生产和过程检测提供了一种经济入门级的扫描技术。可根据需要加装XDT单点探头。蔡司CONTURA接触式探头的范围尺寸为10/16/6。
RDS
 与蔡司VAST XXT探头以及灵巧的RDS关节式探头座共同使用，确保扫描到复杂位置的角度特征。RDS关节式探头座步距角为2.5°，探头可到达20,736个不同的角度位置。在测量结构复杂的工件时，需要对探针进行特殊配置，此时这一优势尤为明显。同时由于特别针对校准过程进行了优化，整个校准时间也大大缩短了。借助RDS，也可在蔡司CONTURA上使用蔡司光学式探头。
主动式
 蔡司CONTURA 主动式探头采用navigator技术，单次快速扫描即可获得所需测量值。支持该技术的典型探头是VAST XTR gold或VAST XT gold，两种探头的接口相同，非常适合于深孔测量。探针快速更换系统选项适用于该探头系统。
可选用的软件
 CALYPSO
 GEAR PRO
可选用的探头
 Line Scan
 RDS
 VAST XT gold
 VAST XTR gold
 VAST XXT
 ViScan

探头介绍：
1、 LineScan 光速点云
  无论是与CAD数据进行对比还是创建新的CAD模型，当有必要使用点云法来抓捕整个表面形状时，LineScan是理想的选择。
  LineScan 的速度非常高：每秒可捕获多达250,000个点，实现高速数字化。由于测量时间短，生产力可以得到显著提高。CALYPSO测量软件和配备MASS 技术的测量机具有的自动更换探头的能力，也让其生产力再次获得提升。可定义的点阵和智能并点减点功能也提高了精度。
  在车身、模具和工具制作、模型构建和设计，以及需要对接触敏感或结构精细的表面进行测量时，LineScan 光学式探头是理想的选择。

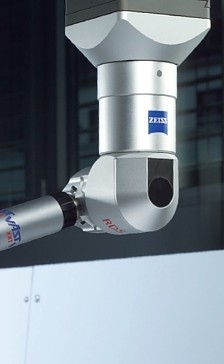

2、 RDS
 实现测量灵活性的基础，同类产品中性能出色的关节式探头座，通过随意无死角旋转的位置能力，可以使您解决多角度测量中的疑难问题。
 RDS关节式探头座尤其适合测量复杂零件，测量这类零件时通常需要使用到多个具有不同空间位置的测针。它能够以2.5°的步距，旋转运行到20,736个不同空间位置，因此每个零件特征都能被测量到。上述性能的实现归功于旋转范围覆盖+/-180°的水平和垂直旋转轴。
 此外，适用于触发式探头的 RDS-CAA还有助于缩短校准时间：您只需校准几个空间角度位置。编程时，RDS可通过控制面板上的操纵杆轻松定位，因此可大大缩短编程时间。此设计可应用于标准、紧凑和多探头测量机配置。
3、 VAXT XT gold
 主动扫描“全系统兼容”
 在所有需要大型测针配置和高精度表现的测量应用中，VAXT主动式探针扮演着至关重要的角色。VAXT XT gold奠定了主动式扫描技术的基础。
 VAST XT gold额外配备了一套测量系统。测量力可根据测量任务进行配置，其也可用于一系列的修正程序。除了主动式扫描，此探头也支持单点测量：例如，VAST XT Gold让您能灵活使用复杂的测针配置并提供了自动定心功能。
 凭借其高速扫描的能力，VAST XT gold可满足您的任务需求：形状和位置的测量、曲线和自由曲面的测量，以及逆向工程。应用范围涵盖塑料加工零件、泡沫塑料、制动零件 、曲柄轴、发动机和涡轮叶片。
4、 VAST XTR gold
 以速度赢得高分
 全新的VAST XTR gold在探头中整合了旋转轴，使得探针可以灵活指向需要测量的特征，毫无困难的穿梭在缝隙之中，从而到达一切所需要的位置。
  VAST XTR gold基于VAST XT gold设计。VAST XTR 完全支持 navigator 技术和performance性能包。VAST navigator是一套可同时满足理想测量速度和所需精度要求的专业系统。VAST performance性能包可以使测针在不牺牲速度和精度的情况下扫描不连续的轮廓。
 带来这个与众不同功能的关键是其集成的旋转轴。它能够使测针座能以15°的步距自由转动，因此总能定位到合适的测量角度。
 带集成式旋转关节的VAST XTR和传统的“固定式”测针一样，同样可靠准确。用户可以一如既往地信赖其测量精度。这种探头可在许多不同种类的工件上大展拳脚。其中包括带有许多复杂特征和角度位置的零件，如用于直升机和机车的齿轮箱。VAST XTR gold 也适合用于像是通风设备齿轮或涡轮这样的旋转对称零件。由于增加了旋转轴，探头能够测量那些以前只能使用复杂测针配置才能测量到的内齿轮。
 在船舶、风力发电和重型机械等行业，当工件重量大于5吨时，很难找到一个转台能满足所需测量精度和工件质量，选择VAST XTR gold则可以解决这个难题。

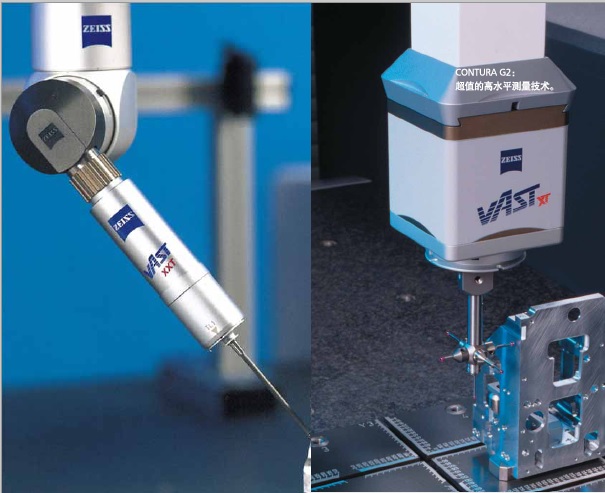

5、 VAST XXT 与众不同的扫描方式
 VAST XXT 支持在RDS关节式探头座上实现高精度扫描。
 当关节式探头座的灵活性与扫描能力相结合时，众多测量应用可从中获益。VAST XXT 是这种测量任务的理想选择。
 与触发式探头相比，VAST XXT 提高了测量操作的安全性和精确性。另外增加了扫描功能，因此能够提供有关特征的形状信息。
 与关节式探头座结合使用的轻型扫描探头设计需要不同的探头模块。VAST XXT只有三个模块，但是它能够完全覆盖针对这种探头设计的典型测针长度范围。该探头可支持长达65mm的横向测针，同时支持固定安装。
6、ViScan
专业而为测量
  如今测试件的复杂度如此之高，单单使用接触或光学式探头已经无法满足需求，通过采用ViScan二维光学探头，您可以在一台机器上同时实现接触和光学式测量。
  ViScan的显著特点在于其能在各个方面都保持灵活：与RDS结合使用，无须重新夹紧零件即可实现所有空间方向上的测量。另有不同的镜头可供选用。其工作距离不受所使用镜头的影响，从而可实现对深孔测量。除了对图像进行测量，自动聚焦系统也允许在垂直于摄像机平面的方向上进行测量。
  ViScan 特别适合于测量带有较小或二维几何特征的例如采用金属片、橡胶或塑料之类柔软质地的零件。通过使用选配的带LED照明的移动投射光源，例如冲孔件或是印刷电路板等较难测量到的低对比度零件也可轻松应对。
